智慧監獄廣播系統
一、概述
行業背景
綜合考慮到監獄對廣播系統的實際要求和特點，從設備的先進性、可靠性、經濟性考慮，設計系統由廣播總控制室通過TCP/IP網絡平臺，實現音頻信號、視頻信號和控制信號的數字傳輸。根據監獄各個區域，各個時段的不同需求，對整個監獄廣播系統進行控制、防范和廣播。系統在充分滿足監獄宣教語音播放、講話通知、自動音樂鈴聲等必需的管理時，還可以滿足監獄文藝演出、重要學習大會等活動所需的多種個性化廣播要求。
建設目標
1.構建視頻、語音、對講、廣播、求助報警于一體的融合平臺，一體化宣傳、防控體系，打破以往多系統并行，管理負擔大、使用、維護成本高的弊端，實現隱患監管的機制化，有效解決監獄安全隱患的監管難題。
2.把監獄日常安全隱患排查治理工作與互聯網技術結合在一起，實現網絡系統平臺與常規工作的同步，即：數據同步、進展同步。
3.監獄安全隱患管理平臺+視頻+語音+對講+廣播+一鍵報警的智能化安全監獄。
二、方案設計

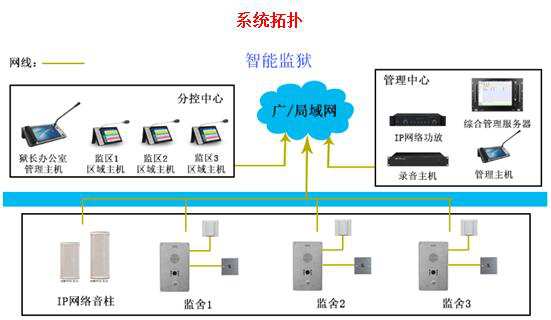

融合系統支持多級架構，中心+分控中心+前端，其中分控中心可以按照管理劃分多級擴展，如值班室+區域+監舍。

1.平臺功能描述：
1）搭建一套對講廣播平臺，系統具有中心—分控中心—區域管理三級管理模式；
2）管理中心設置在機房，配備服務器，由服務器和管理主機進行管理；
3）分控中心設置在各監區值班室內，獄長辦公室配置管理主機，各監區值班室配備區域主機，用來控制并管理本監區內所有監舍終端設備，可各監區或監舍中的囚犯進行尋呼（點對點、點對區）、視頻對講（雙向）、廣播喊話（單向）、監聽監視等功能；
4）各監舍內安裝可視對講終端（雙按鍵），當發生緊急情況或需要求助的時候按下相應的呼叫按鈕立即可與監區值班獄警或指揮中心通話。值班獄警和指揮中心也可通過監舍內終端對各監舍進行監視監聽，了解監舍內的實時情況，必要時可對相應監舍進行廣播喊話，迅速制止違規行為
5）各個監舍門外頂部安裝三色門燈，當某一監舍有報警或通話時該監舍的門燈會顯示不同的警示顏色，以便該樓層值班獄警快速了解情況并前往處理。（注：當按下監舍終端上的報警呼叫按鈕時，門燈會閃爍紅燈；當監區值班室或指揮中心接聽對講或報警呼叫進行通話時，門燈會常亮綠燈；當夜間有犯人觸發攝像機移動偵測報警時，門燈會閃爍黃燈）；
6）各個監舍門外安裝報警解除按鈕，當某一監舍有報警呼叫或移動偵測報警時，門燈會亮紅燈或黃燈，提示該樓層值班獄警前往查看情況，若該情況可就地處理，則獄警可按下報警解除按鈕解除報警，無需監區值班室或指揮中心處理該報警。
2.網絡環境
可跨外網，監獄內局域網。
3.初期規模
某監獄，每個區域監舍30個等（預計終端數量為800只）。
三、技術特色
1.擴展性、兼容性與集成能力
1）支持標準協議如onvif協議、SIP協議、GB28181協議，提供標準接口，便于平臺子系統之間數據共享
2）可單獨接入VOIP電話系統(支持主流IP-PBX)，可與IP可視話機實現音視頻通話?？稍陧椖恐屑砷T禁系統、視頻監控系統、報警系統等；
3）突破傳統廣播與對講系統割離與封閉的弊端，實現跨系統之間聯動，包含視頻與廣播聯動、遠程控制門禁、遠程控制燈光開關等。
2.全方位信息源采集能力與聯動能力
全方位信息采集，包含語音信息、視頻信息、報警信息、對講信息；系統對采集信息進行智能分析，根據事先設定閥值，可聯動應急廣播、通知保障力量、啟動報警提示、聯動音頻、視頻、聲光開關；使管理者第一時間全面了解事態，處置力量及時響應，報警求助者第一時間得到充分援助。
3.高語音采樣率
語音：支持PCM、AAC、G711音頻編碼格式；語音文件支持MP3、WAV等文件格式；支持8K-48K采樣率，32K-768K碼率的文件播放使得廣播音質更加清晰；所有終端設備均采用硬件回聲消除音頻處理技術，能夠很好的抵消回聲和抑制噪聲。在語音方面的突破，支撐系統應用于全雙視頻語音通話、多方可視會議；系統對語音編碼進行過加密處理，防止竊聽。
4.支持星光級功能與高清視頻分辨率
視頻：視頻支持H.264、H.265編碼格式，支持CIF、D1、720P、1080P多種分辨率；支持星光級夜視和寬動態、強光抑制、弱光補償功能，在夜晚和逆光的情況下也能清晰辨別人臉；支持實時畫面時間和標題疊加設置，可在畫面上疊加視頻分辨率、碼率、時間、標題內容等信息。
5.多報警源采集與聯動能力
報警：接收終端報警、支持移動偵測報警、IO觸發報警，而且支持智能分析閥值報警（如喧嘩閥值）、星光攝像機夜間識別監測報警；具有報警顯示、記錄、錄音等功能；可設置報警上送110指揮中心；系統全部基于網絡運行。
6.全雙向可視對講
可視對講：系統提供一鍵通話功能；呼叫接通后，立即以免提方式實現全雙向視頻通話，并且?guī)Щ芈曄墓δ?。具體實用功能
1）監聽、插話功能：高級別用戶可對通話中的低級別用戶進行監聽、插話
2）多方會議模式：支持多方可視會議，在應用主機與主機之間進行
3）托管模式：當區域主機的工作人員離開或斷網時，系統會自動將其管理托管給其它主機進行管理，有效預防主機異常和無人接警的情況發生
4）呼叫轉移功能：可設置為占線轉移、掉線轉移、無響應轉移、按時段轉移等
5）狀態監控：對講管理主機屏幕上直觀顯示終端實時狀態、工作狀態，方便調試、檢修和維護；每路按鍵可添加網點位置描述信息，便于管理及操作使用。
7.多種廣播應用
網絡廣播：支持UDP、TCP、組播三種廣播傳輸協議，能針對不同場景設置不同的廣播傳輸方式。通過廣播加強安防教育、宣傳安防防范知識，對預測到的不安全因素進行警示，起到防范作用，有效降低危險發生概率；支持多種廣播應用，包含
1）全區廣播：可對音源文件、喊話、外接音源在整個轄區范圍內廣播。
2）分區廣播：可對音源文件、喊話在分區內進行廣播
3）定時廣播：根據系統設置廣播時間，到時自動播放
4）消防廣播：當消防報警發生時，播放特殊錄制的消防音頻文件，且廣播自動強切到最大音量。
8.跨系統融合與系統內整合能力
融合能力：與視頻監控系統、門禁系統、雪亮工程平臺、平安城市平臺、智慧社區平臺、智慧城市平臺實現跨系統集成。
系統整合：整合報警、廣播、對講、視頻系統，實現聲音聯動視頻、視頻聯動聲音、報警聯動視頻、報警控制聲光開關、視頻聯動廣播功能。
9.存儲功能
1）本地存儲與網絡存儲方式：支持終端本地存儲與網絡存儲，可在系統平臺中根據實際需要配置本地、網絡存儲策略（存儲方式、存儲時間、存儲條件等）。所有終端支持音視頻文件SD卡本地存儲與網絡中心存儲，支持主流廠家NVR存儲功能，對講終端可將音視頻數據直接存儲在?？怠⒋笕A、科達、宇視等主流廠家NVR中
2）存儲策略：可實現全時或定時存儲
3）存儲實用細節設計：音視頻同時存儲；支持報警圖片抓拍功能，能抓拍報警時間段內1-60秒的畫面圖片并存儲。系統對所有終端的錄音、錄像集中存儲在管理服務器中，把對講終端的音視頻與管理中心對講的音頻文件合成1個MP4文件存儲，用戶可使用呼叫工作站或PC客戶端隨時調取。
10.管理能力
系統采用“多級分控管理、統一指揮”的管理模式，便于多級單位各司其職。系統具有終端—分控中心—指揮中心三級管理模式。其中指揮中心設置一級服務器，各分控中心設置二級服務器，一級服務器和二級服務器都具備管理所轄對講終端的功能，確保任何單點故障都不影響整個系統的運行，包括故障服務器管理的對講終端。所有設備終端云平臺注冊，方便、快捷。
11.使用方便性
一端操控全局，用戶在一個客戶端上，即可操控系統所有前端，實用價值與用戶體驗大大提升；指揮中心、分控中心能對各個設備進行點對點、分區或全部呼叫、廣播；手機APP用戶只要登錄平臺即可進行遠程可視對講、遠程采播、遠程音樂播放等控制。
